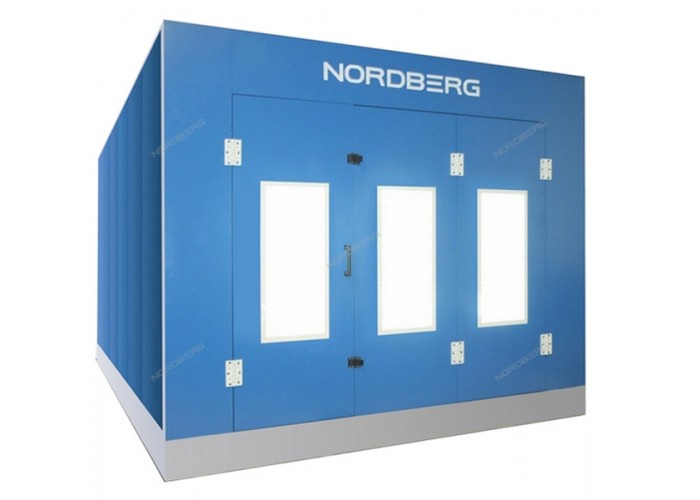

Окрасочно сушильная камера NORDBERG STANDART

Покрасочная сушильная камера NORDBERG STANDART предназначена для полной окраски автомобилей или отдельных элементов кузова и любых деталей.

В качестве теплового генератора используется оригинальная дизельная горелка производства итальянской фирмы Riello. В качестве опции, по предварительному заказу, возможна комплектация камеры горелкой, работающей на природном газе или отработанном машинном масле.

Высокое качество лакокрасочного покрытия, полученного при покраске в окрасочной камере , гарантирует эффективная система вентиляции, исключающая возможность турбулентности или попадания внутрь камеры внешней пыли.

Отличительной особенностью камеры является высокая экономичность – во время цикла сушки до 90% горячего воздуха, прошедшего через вытяжку, поступает обратно в окрасочную камеру, что позволяет существенно экономить энергозатраты и увеличивает скорость высыхания нанесенного лакокрасочного покрытия.

Стеновые панели камеры окрашены высококачественной порошковой краской и идеально подогнаны друг к другу, торцы панелей полностью закрыты ребрами жесткости. Все панели при транспортировке защищены специальной пленкой, которая легко удаляется после монтажа, что обеспечивает камере отличную сохранность внешнего вида.

Настенные и потолочные светильники, закрытые закаленными взрывобезопасными стеклами прямоугольной формы, размещены в в сэндвич-панелях и создают ровный свет, близкий по своим характеристикам к полуденному свету солнца.

Основание камеры изготовлено из оцинкованных стальных профилей, усиленных ребрами жесткости, что позволяет устанавливать камеру на ровное бетонное основание и обеспечивает ее эксплуатацию при нагрузке 600 кг на отпечаток колеса. По желанию возможна установка камеры в бетонный приямок.

Особенности конструкции:

• Шиберная заслонка;
• Заслонка рецеркуляции;
• Противопожарный датчик.

Технические характеристики «NORDBERG STANDART»

• Уровень шума: 80 дБ.
• Мощность теплообменника (не горелки): 210 кВт.
• Освещенность (в люксах): 1100 Лк.
• Макс. мощность потребления: 16,5 кВт.
• Скорость воздухопотока в пустой камере: 0,206 м/с.
• Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место: 800х2000 мм.
• 3-х створчатые ворота: 3200х2650 мм.
• Стеновые сэндвич панели, наполнитель — пенополистерол, толщина 50 мм.
• Теплообменник округлой формы изготовлен из термостойкой, нержавеющей стали. 1000х690х790 мм
• Напольные решетки — полностью покрывают основание 5 рядов – 30 шт.
• Рамки напольных фильтров с сеткой 5 рядов – 30 шт.
• Основание – профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок 7000х4000х300 мм.
• Наружные габариты 7000х5600х3400 мм.
• Внутренние габариты 6900х3900х2650 мм.
• Электромотор притока по технологии «Siemens», оcевой мотор передает вращение непоcредcтвенно на лопаcти вентилятора, за cчет этого малошумен, имеет выcокую производительноcть и долговечен, т.к. нет лишних ременных передач. Шумопоглашаяющие cтенки улитки 7,5 кВт. 20000 м3/час.
• Электромотор вытяжки по технологии «Siemens»,  с пониженным уровнем шума. Для снижения пусковых токов применена схема старта электродвигателей — «звезда-треугольник» шумопоглощаяющие стенки улитки 7,5 кВт. 20000 м3/час.
• Воздушная заcлонка — шибер для управления давлением.
• Заслонка рециркуляции, управляетcя пневмоприводом.
• Экономия топлива в режиме сушки.
• Настенные Светильники PhiLiPs плоская рамка 8 мм 8 шт. по 2 лампы 18 вт. Итого 16 ламп 288 Вт.
• Потолочные Светильники под углом 60° PhiLiPs 8 шт. по 4 лампы 36 вт. Итого 32 лампы 1152 Вт.
• Фильтры: предфильтр, потолочный, напольный, экстракционный
• Теплогенераторный блок – в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер.
• Изготовлен из профилированного металла, стенки – сэндвич панель.
• Противопожарный датчик.
• Автоматическое отключение горелки в случае превышения температуры.
• Горелка производство Италия. Расход дизельного топлива 8 – 17 кг/час. Тепловая мощность 95 – 202 кВт.
• Riello F40 (опционально можно установить горелку на природном газе или отработанном топливе).
• Пульт управления.
• Датчик давления – жидкостной, температурный контроллер (Япония), учет времени, таймер, окраска-окраска с нагревом, – сушка, освещение верх/низ, аварийное отключение, индикатор ошибок.
